產品簡介/ product introduction

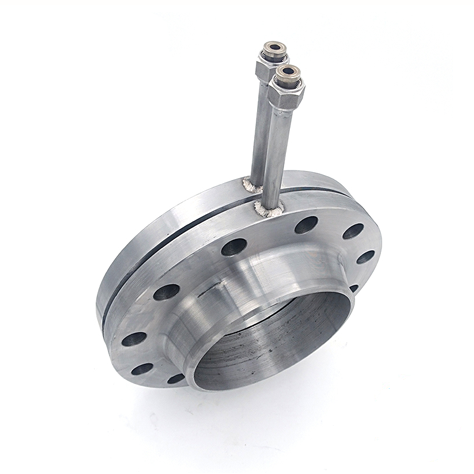

孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置、，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，具有結構簡單，維修方便，性能穩定，使用可靠等特點。
產品特點/ product characteristic
●量程范圍寬、大于10：1；
●結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；
●孔板流量計計算采用成熟標準與加工；
●應用范圍廣，全部單相流皆可測量，部分混相流亦可應用；
●標準型節流裝置無須實流校準，即可投用；
●一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器；
●高精度，完善的自診斷功能；
●孔板流量計其量程可自編程調整；
●可同時顯示累計流量、瞬時流量、壓力、溫度；
●具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
技術參數/ technical parameters
節流件名稱 | 適用管道 | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
（DN mm） | |||||||
50－500 | 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 | |||
環室式 | 50－500 | 0.2－0.75 | GB/T2624－93 | ||||
角接取壓標準孔板 | 夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | |||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質 | 0.6－0.75% | ISO5167 | ||
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 | ||||
角接取壓標準噴嘴 | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 | ||
（ISA1932噴嘴） | GB/T2624－93 | ||||||
50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.00% | ISO5167 | |||
長徑噴嘴 | GB/T2624－93 | ||||||
機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.00% | ISO5167 | ||
經典文丘利管 | 粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 | ||
65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 | |||
文丘利噴嘴 | GB/T2624－93 | ||||||
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS | ||
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.50% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
限流孔板 | |||||||
名稱 | 型號 | 取壓方式 | 公稱管徑（mm） | 公稱壓力（MPa） | 執行標準（結構） |
LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG | |
LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
標準孔板 | LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 |
LGP | 角接（環室取壓） | 50～400 | 小于10 | GB2624 | |
LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | 流量測量手冊 | |
LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
標準噴咀 | LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 |
長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 | GB2624 |
LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | 流量測量手冊 | |
文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | ||
圓缺孔板 | LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | |
LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |
